擺線減速機(擺線針輪減速機)，是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。它的全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。



【擺線減速機的使用條件】：

1、擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。

2、輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。

3、臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時******的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。

4、擺線針輪減速機的輸出軸不能受較大的軸向力和徑向力，在有較大軸向力和徑向力時須采取其他措施。



【擺線減速機型號】：

1.B系列擺線針輪減速機

*BW擺線針輪減速機

*BWY擺線針輪減速機

2.X系列擺線針輪減速機

*XW擺線針輪減速機

*XWY擺線針輪減速機

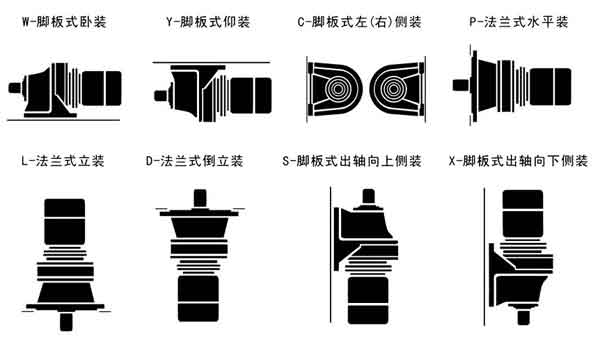

【擺線針輪減速機結構安裝形式】：



圖：結構安裝形式



【擺線針輪減速機（B、X系列）特點】：

1.高速比和高效率：單級傳動，傳動比達87，平均效率在92%以上。雙級傳動，傳動比達7569。多級傳動，傳動比更大。

2.結構緊湊體積小：由于采用行星傳動原理，輸入軸與輸出軸在同一軸心上，所以結構緊湊，體積小，與同功率、同速比的普通齒輪傳動裝置相比，體積和重量均可減少1/2 -1/3。

3.運轉平穩噪聲低：擺線針輪哨合副啦合齒數較多，重疊系數大，且具有機件平衡的機理，使振動和噪聲限制在最小的程度內。

4.使用可靠壽命長：因主要零件呆用軸承鋼，經淬火處理獲得高強度，又因傳動件之間的接觸部分系用了滾動摩擦，構成機電一體化特性，所以經久耐用、壽命長。

擺線針輪減速機設計合理，維修方便，潤滑簡單，材料憂質.加工精良，性能優越，以可靠的質量深受用戶的信賴和喜愛。



圖：BW、BWY、XW、XWY型擺線針輪減速機



【擺線減速機優點及應用行業】：

擺線減速機(擺線針輪減速機)采用K-H-V少齒差傳動原理設計而成，結構新穎緊湊、體積小、重量輕、嗓聲低、使用壽命長，廣泛用于礦山、起重、運輸、冶金、輕紡、化工、機械等行業。

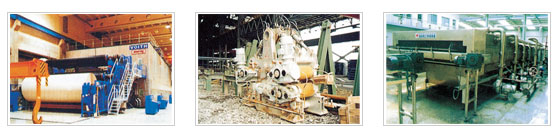

圖：擺線針輪減速機應用行業
